Комплект автоматики для распашных ворот ФУРНИТЕХ PKM C-05

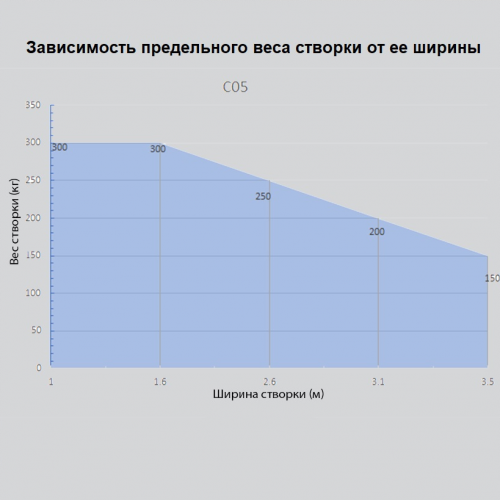

ФУРНИТЕХ PKM C-05 — комплект автоматики для двустворчатых и одностворчатых распашных ворот с шириной створки до 3,5 метров и массой до 300 кг. В основе — два самоблокирующихся линейных привода с двигателем 24 В и максимальным усилием 1200 Н, плата управления EGA-18 с цифровым дисплеем, встроенным радиоприёмником и смарт-модулем Wi-Fi/Bluetooth, два четырёхканальных пульта с динамическим кодом и полный монтажный набор. Остановка створок реализована через магнитные концевые выключатели — бесконтактные датчики, которые не зависят от обледенения и загрязнения.

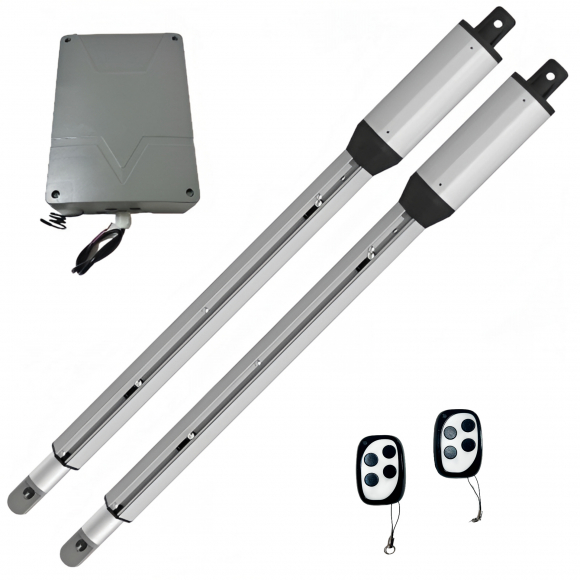

Комплектация ФУРНИТЕХ PKM C-05
| Компонент | Кол-во |
|---|---|
| Линейный привод PKM C-05 (24 В, 40 Вт, магнитные концевики) | 2 шт. |
| Блок управления с платой EGA-18, встроенным радиоприёмником и смарт-модулем Wi-Fi/Bluetooth | 1 шт. |
| Пульт дистанционного управления (4 канала, динамический код, 433,92 МГц) | 2 шт. |
| Ключ разблокировки | 2 шт. |
| Монтажные приспособления (кронштейны, штифты, шпильки) | 1 компл. |
| Руководство по монтажу и эксплуатации | 1 шт. |
Важно: крепёж (болты, дюбели, скобы) для монтажа привода на столб или стену в комплект не входит — подбирается под конкретный тип основания.
Устройство комплекта
1. Линейный привод с магнитными концевиками

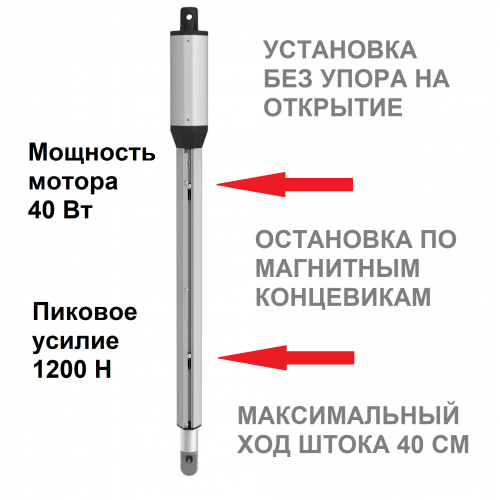

Два электромеханических привода линейного типа с самоблокирующимся червячным редуктором. Ход штока — 400 мм, максимальное усилие — 1200 Н. На корпусе каждого привода расположены два магнитных концевых выключателя: «A» (заводская установка, не регулируется) и «B» (регулируется крестовой отвёрткой для точной настройки точки остановки).

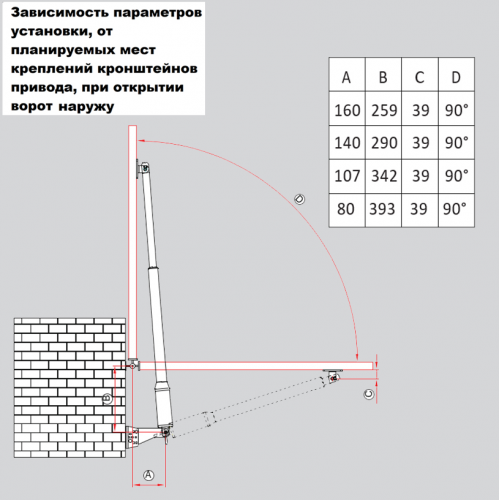

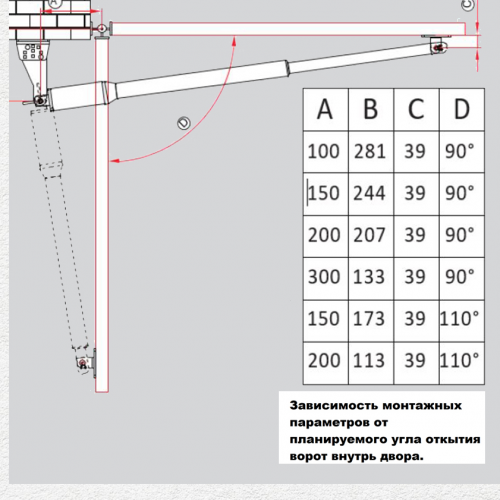

Магнитные концевики останавливают створку бесконтактно — при достижении заданной точки на штоке. Это исключает удар створки об упор и снижает нагрузку на редуктор, особенно на тяжёлых воротах. Привод поддерживает оба режима установки: открытие внутрь (тянуть) и открытие наружу (толкать).
2. Плата управления EGA-18 с Wi-Fi и Bluetooth
Плата размещена вертикально в защитном корпусе с кабельными вводами вниз (защита от попадания воды). Цифровой дисплей отображает текущий режим работы, коды ошибок и номера меню настройки. Три кнопки (Dec/Smart, Func, Inc/Start) позволяют настраивать все параметры без дополнительного оборудования.
Встроенный смарт-модуль XH-SG-WIFIBLE поддерживает Wi-Fi (2,4 ГГц), Bluetooth и 2.4G-карты. Управление воротами через приложение XHouse IOT — из любой точки мира по Wi-Fi или на расстоянии до 10 м по Bluetooth. Через приложение доступны: удалённое открытие/закрытие, настройка параметров платы, добавление пультов и USB-карт без вскрытия блока, удалённая помощь сервисного центра.
1.png)
3. Пульты дистанционного управления
Два четырёхканальных пульта на частоте 433,92 МГц с динамическим кодом (rolling code). Дальность действия — до 50 м. Кнопки по умолчанию: 1 или 3 — пошаговый режим (открыть-стоп-закрыть обе створки), 2 или 4 — пешеходный режим (одна створка). Через меню платы (L1–L4) каждую кнопку можно перенастроить на другой алгоритм: только открытие, только закрытие, стоп, отмена автозакрытия.
Приёмник поддерживает до 120 пультов. Пульты работают параллельно с Wi-Fi и Bluetooth — при отсутствии интернета физический пульт остаётся полностью рабочим. Питание пульта — батарейка 12 В типа 23A.
4. Монтажный набор и кронштейны
Комплект включает задние кронштейны (несколько вариантов сборки под разную ширину столба), передние кронштейны для створки, штифты, стопорные шайбы и шпильки. Задний кронштейн при необходимости подрезается до нужного размера или удлиняется подручными материалами. Крепление — болтовое или сварное.
Оптимальная высота монтажа — середина створки, минимальное расстояние до земли — 300 мм. Привод устанавливается строго горизонтально, кабель питания проходит под задним кронштейном, дренажное отверстие направлено вниз. В комплекте также упор на закрытие — защищает червячную пару от ветровых нагрузок в закрытом положении.
Возможности платы управления EGA-18
5. Автообучение хода и плавная остановка
После монтажа привод проходит автоматическое обучение хода (параметр Pr=5): система запоминает полный ход створки и автоматически распределяет зоны высокой и пониженной скорости. Время замедления перед остановкой настраивается для каждого привода отдельно (0–5 уровней). Скорость открытия и закрытия также регулируется независимо (0–5 уровней).
Функция обнаружения препятствий (отсечение по току) останавливает привод и выполняет реверс при столкновении створки с препятствием. Чувствительность настраивается отдельно для каждого привода, для режимов открытия и закрытия, на обычной и пониженной скорости (параметры A0–A8).
6. Подключение аксессуаров
Плата поддерживает: фотоэлементы безопасности (NC/NO, одна или несколько пар последовательно), сигнальную лампу 24 В, электромагнитный или электромеханический замок 24 В, кодовую панель, ключ-кнопку, тач-панель, резервные аккумуляторы 2x12 В с интеллектуальной балансировкой зарядки. Три программируемых входа (Card, 2Side, 1Side) настраиваются на разные алгоритмы: полное открытие/закрытие двух створок, одной створки, только открытие, только закрытие, стоп.
Преимущества ФУРНИТЕХ PKM C-05
- Магнитные концевые выключатели — бесконтактная остановка створки в заданной точке без удара об упор; не зависят от обледенения, пыли и грязи; регулируются крестовой отвёрткой на корпусе привода.
- Створка до 3,5 м и 300 кг — подходит для большинства бытовых и коммерческих распашных ворот из профлиста, ковки, сэндвич-панелей и дерева.
- Усилие 1200 Н — достаточный запас для уверенной работы на тяжёлых створках и при ветровых нагрузках.
- Wi-Fi + Bluetooth + 2.4G из коробки — управление через приложение XHouse IOT из любой точки мира; Bluetooth для настройки без роутера; поддержка USB proximity-карт для автоматического открытия при приближении.
- Плата EGA-18 с цифровым дисплеем — наглядная индикация режимов и ошибок, пошаговая настройка всех параметров через три кнопки, без дополнительного оборудования.
- Автообучение хода — привод самостоятельно определяет полный ход створки и распределяет зоны замедления для плавной остановки.
- Независимая настройка каждого привода — скорость, замедление, чувствительность к препятствиям, задержка между створками — всё настраивается отдельно для привода 1 и привода 2.
- Динамический код на пультах — rolling code меняется при каждом нажатии; перехват сигнала невозможен; до 120 пультов в памяти приёмника.
- Удалённая помощь через приложение — функция Remote Assistance позволяет передать QR-код сервисному центру для диагностики и перенастройки привода без выезда.
- IP55 и резервное питание — корпус защищён от пыли и струй воды; плата поддерживает два аккумулятора 12 В с интеллектуальной балансировкой для работы при отключении электричества.
